Komisioning Rampung ing Shandong Hongzhitai Teknologi Energi Anyar, Xintai

1. Komisioning Rampung

Instalasi switchgear ing Shandong Hongzhitai New Energy Technology Co., Ltd. ing Xintai, Shandong, wis rampung commissioning.

Commissioning minangka tataran ing ngendi peralatan mandheg dadi instalasi lan wiwit dadi sistem kerja. Saben sirkuit dilacak bali menyang gambar, saben piranti proteksi disetel lan dibuktekake, lan saben interlock, sinyal lan indikasi dikonfirmasi kanggo ngandhani bebener babagan peralatan kasebut.

Mung yen kabeh wis rampung, kamar ing foto kasebut dadi gardu tinimbang baris lemari.

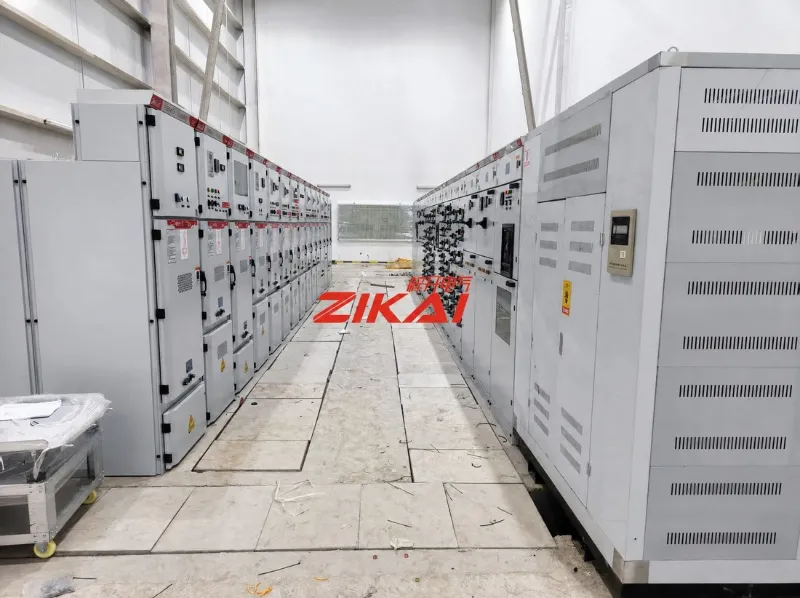

Gambar 01  Ruang switchgear voltase medium ing situs Xintai, kanthi panel KYN28A-12 sing dipasang ing rong baris adhep-adhepan ing lorong operasi.

2. Apa Dipasang: KYN28A-12 Metal-Clad Switchgear

Peralatan utama yaiku switchgear sing bisa ditarik nganggo logam KYN28A-12: njero ruangan, telung fase, 50 Hz, dibangun kanggo sistem potongan tunggal lan busbar tunggal saka 3,6 kV nganti 12 kV.

Fungsine kanggo nampa lan nyebarake energi listrik lan ngontrol, nglindhungi lan ngawasi sirkuit sing disambungake - sing dadi titik ing ngendi pasokan mlebu, feeder metu, metering lan proteksi kabeh ketemu ing siji kamar.

Pangaturan kasebut bisa diwaca ing ngarep panel. Kepala roto nggawa panel isolasi mlebu kanggo bagean busbar pisanan lan panel mlebu kanggo kaloro, ngiring dening panel circuit-breaker karo ratings 630 A ditandhani ing ngarep.

Saben panel diidentifikasi kanthi nomer - G01, G02 lan sabanjure - bebarengan karo identifikasi kode QR, diagram baris siji lan bebaya safety.

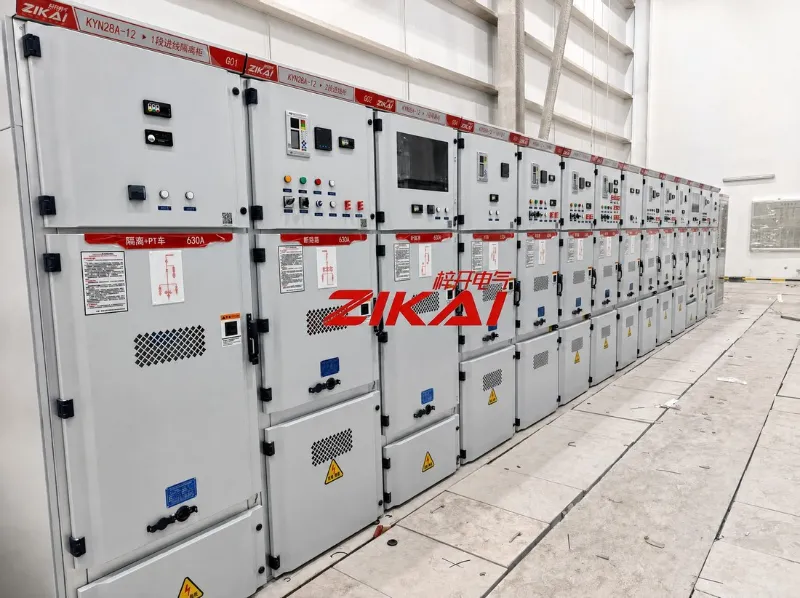

Gambar 02  panel KYN28A-12. Nomer panel, jeneng sirkuit, rating 630 A, diagram baris tunggal lan identifikasi kode QR ing ngarep.

3. Layar Baterei DC

Ing sandhinge switchgear ana layar baterei DC. Iki minangka sumber siyaga sing njaga pangayoman, kontrol lan indikasi urip nalika sumber utama ora ana - yaiku wektu sing paling penting kanggo sirkuit kasebut.

Layar nggabungake bagean pangisi daya lan distribusi karo bank baterei dhewe, supaya kabeh sistem DC bisa dipriksa ing sak panggonan. Ing foto, senar baterei lan panel ngarep sing dipasang ing papan sing padha.

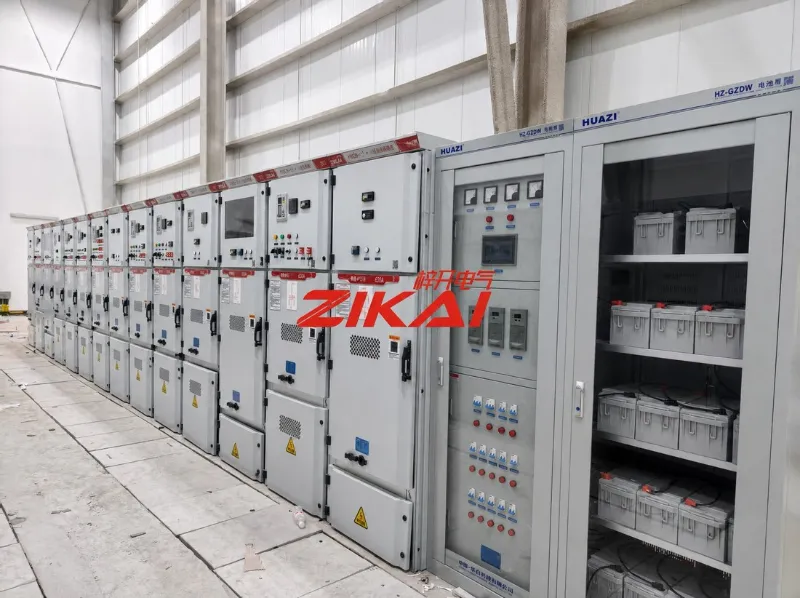

Gambar 03  Layar baterei DC, kanthi panel ngarep sing duwe instrument lan bank baterei dipasang ing papan sing padha.

4. Apa Tegese "Komisi Rampung".

A sign-off commissioning minangka dhaptar barang sing wis rampung. Kita maca kaya mangkene:

• Saben sirkuit dilacak lan dikonfirmasi nglawan gambar, panel demi panel

• Setelan proteksi ditrapake kaya sing dirancang lan kabukten bisa digunakake

• Truk sing bisa ditarik wis dicenthang kanggo nyelarasake lan bisa diijolake sajrone mlaku

• Interlocks lan shutters safety diverifikasi, supaya panel ora bisa dioperasikake metu saka urutan

• Indikasi, pangukuran lan sinyal weker dikonfirmasi marang kahanan ing situs

• Tes insulasi lan dielektrik liwati sadurunge energisasi

• Pelabelan, diagram lan situs fisik sing disepakati

Ora ana sing katon ing foto. Kabeh iku mutusaké apa kamar tumindak cara drawing ngandika bakal.

5. Rekaman Situs

Rong tampilan roto sing padha: dawa lengkap garis switchgear, lan lorong operasi ing antarane baris. Tandha lantai, reresik akses lan posisi saben panel ing nomer kasebut minangka bagean saka apa sing bakal dicenthang ing tahap iki.

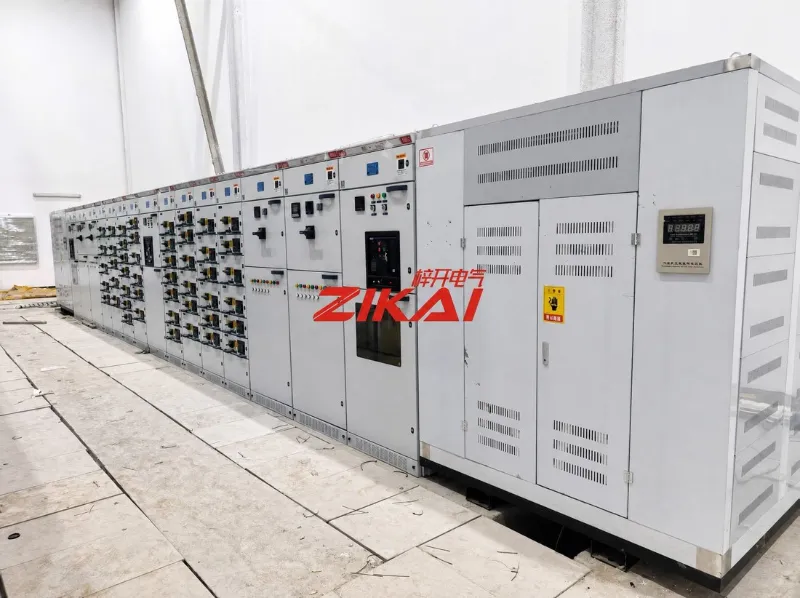

Gambar 04  Garis switchgear katon ing dawane, kanthi ngarep panel, piranti proteksi lan panel instrumen kanthi urut.

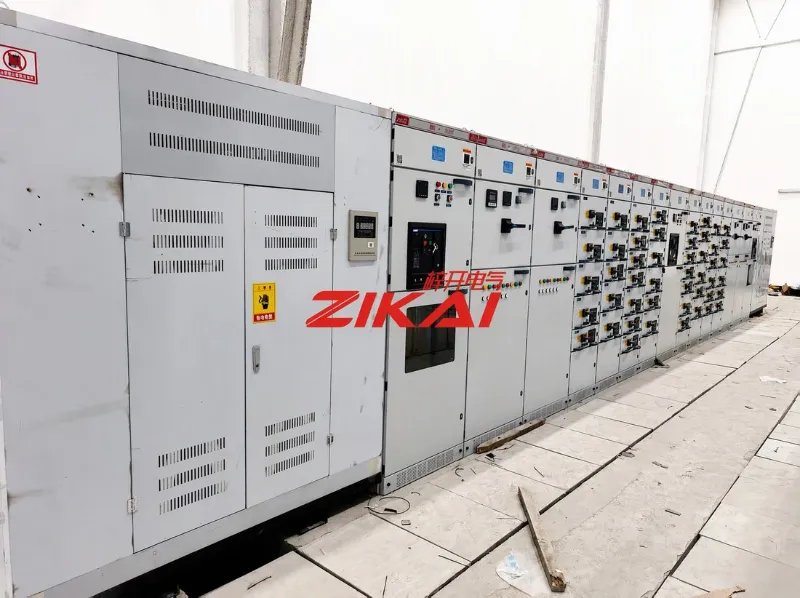

Gambar 05. Lorong operasi. Panel ngarep, rating lan bebaya safety, kanthi akses reresik tetep cetha ing dalan.

6. Babagan Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) mrodhuksi, retrofits lan layanan paket peralatan daya lengkap: switchgear voltase medium, rakitan distribusi voltase kurang, gardu jinis kothak, pemutus sirkuit vakum dipasang kutub lan ruangan, piranti ganti rugi kapasitor lan peralatan distribusi sing gegandhengan.

Proyek dikirim saka pasokan peralatan liwat instalasi lan komisioning.

Cathetan editor - mung fakta sing diwenehake sing digunakake: jeneng klien, lokasi lan completion of commissioning. Katrangan KYN28A-12 lan rating 630 A dijupuk saka dokumentasi industri lan saka tandha sing bisa diwaca ing panel; ora count panel, Nilai project utawa jadwal wis nyatakake. Katrangan mung nggambarake apa sing katon ing saben foto.
