Sembilan Gardu. Siji Ngganti Lengkap.

Zikai Electric ngrampungake panggantos kapasitor ing sangang gardu gaya Amerika ing Kashgar, Xinjiang

Ing tekan angin Kashgar, sangang gardu gaya Amérika wis diganti unit ganti rugi kapasitor - kapasitor lawas metu, bank-bank anyar ing, mriksa phase lan tes ngoper rampung. Ing kertas katon kaya karya langsung. Nanging, sing sejatine mutusake kepiye tumindak unit kasebut sajrone dekade sabanjure, yaiku kabeh sing ora bisa dideleng ing foto.

1. Project at a Glance

2. Kenapa Ganti Kapasitor Pantes Care

Ing sistem distribusi voltase kurang, bank kapasitor minangka komponen sing sepi ora ana sing weruh - nganti gagal, banjur kabeh bagean kena pengaruh. Tugase yaiku kompensasi daya reaktif. Tegese lan faktor daya tetep ajeg, arus baris mudhun, lan kapasitas trafo sing efektif dibebasake. Salah lan losses mundhak, voltase fluktuasi, lan biaya paukuman faktor daya wiwit tenun.

Sing kok panggantos kapasitor tau prasaja kaya-kanggo-kaya swap. Kapasitor ing layanan kanggo taun ilang kapasitansi, bulge lan degrade njero. Yen Unit anyar sing dropped bali menyang posisi padha tanpa ngarahake koordinasi ngoper, seri reaktor cocog, lan kabel kabinèt lan Labeling, Gagal sabanjuré mung masalah wektu.

A changeout kapasitor minangka kasempatan kanggo ngreset sistem - mulihake kemampuan ganti rugi, ngalih linuwih lan serviceability kanggo negara dirancang ing siji pass.

3. Ing Situs: Saben Unit Dibukak lan Dipriksa

Sembilan unit nyebar ing situs ruangan tegese ngarep kerja sing kasebar lan jendela sing nyenyet. Iki minangka cathetan lapangan saka proyek.

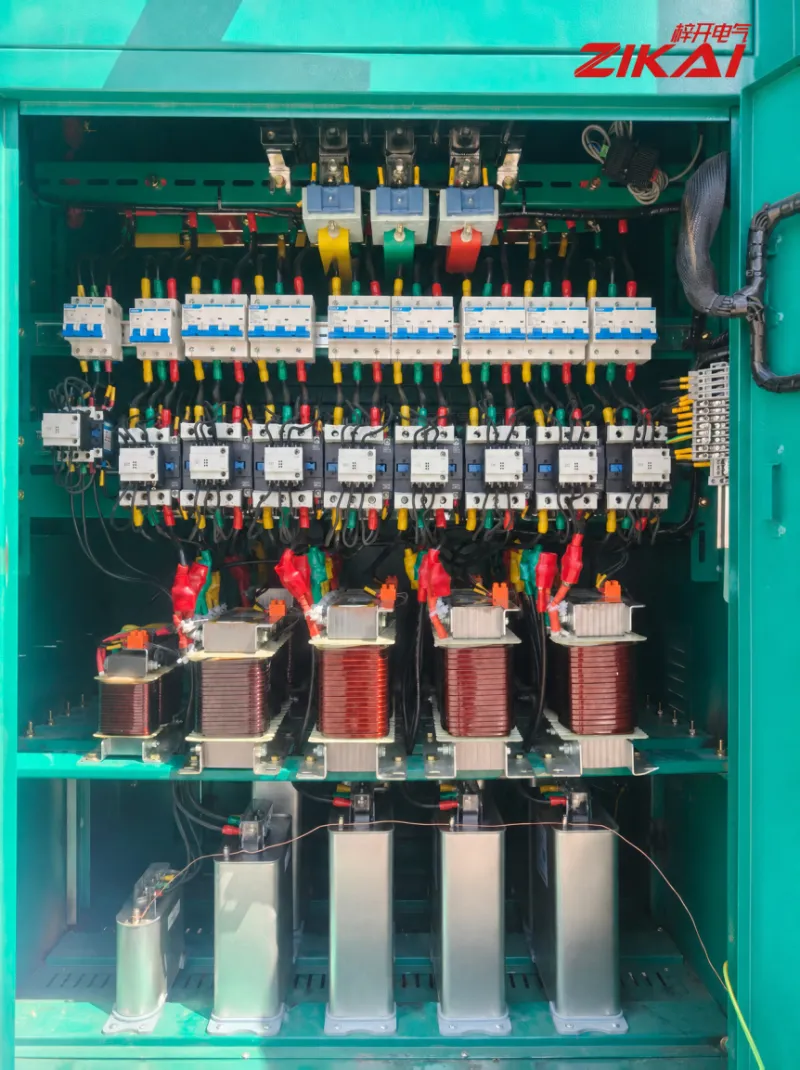

Gambar 01  Ing lemari kompensasi kapasitor. Saka ndhuwur nganti ngisor: pemutus sirkuit miniatur kanggo proteksi cabang, kontaktor switch, reaktor seri, lan bank kapasitor paralel voltase rendah ing pangkalan. Busbars lan konduktor metu sing phase-kode kuning, ijo lan abang, karo lengen kabel-nomer ing saben sirkuit lan boots jampel ing mandap - rincian sing langsung nemtokake carane cepet pengawasan utawa fault bisa dilacak mengko.

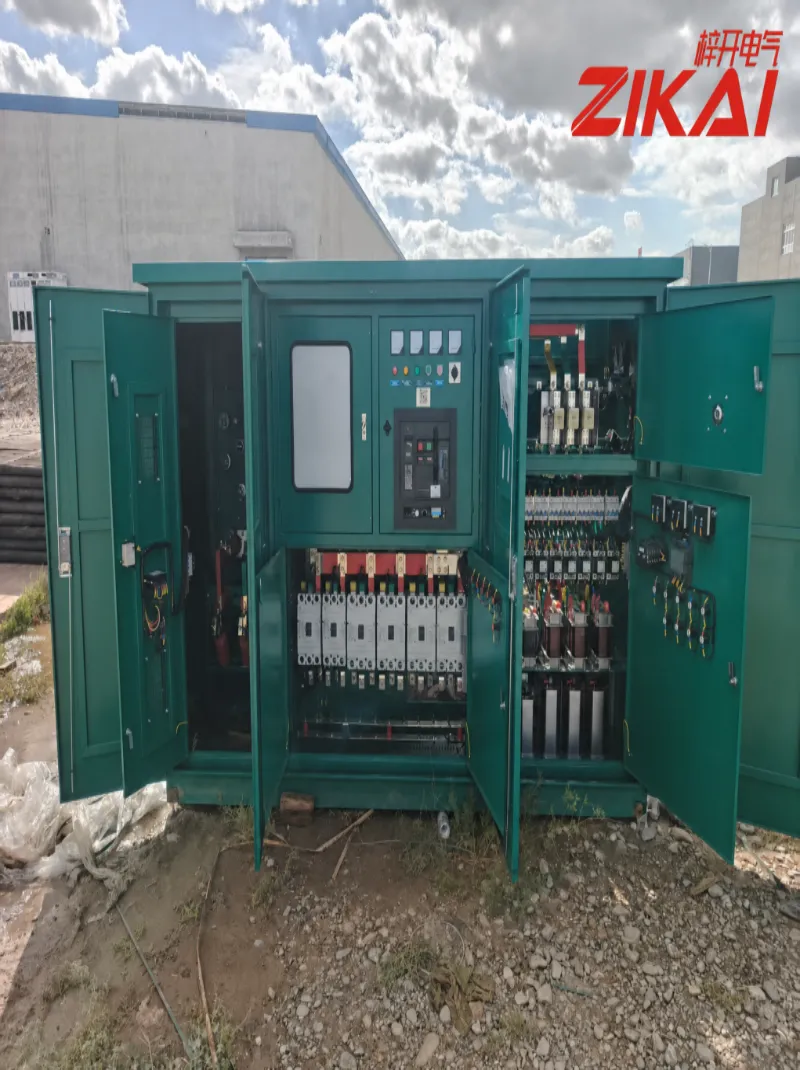

Gambar 02  Ing kompartemen voltase kurang saka gardu. Pemutus sirkuit, meter lan lampu indikator diklumpukake, kanthi sirkuit kompensasi kapasitor ing sisih tengen. Carane komponen sing glethakaken metu karo lawang mbukak iku tampilan paling cetha apa unit bakal gampang kanggo njaga.

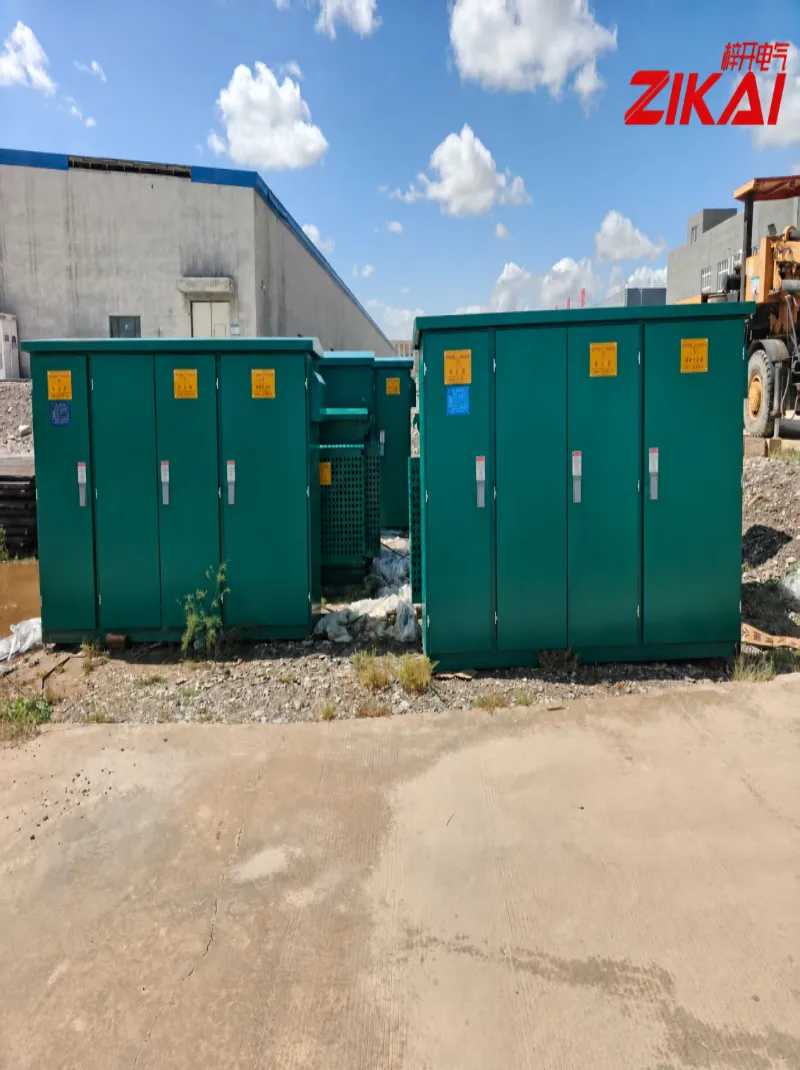

Gambar 03  Njaba kompartemen voltase kurang saka gardu njaba. Tandha peringatan "Kamar Tegangan Rendah / Mung Personil Sah" kuning utuh lan bisa diwaca - syarat dhasar kanggo safety ing situs lan barang wajib nalika inspeksi serah terima.

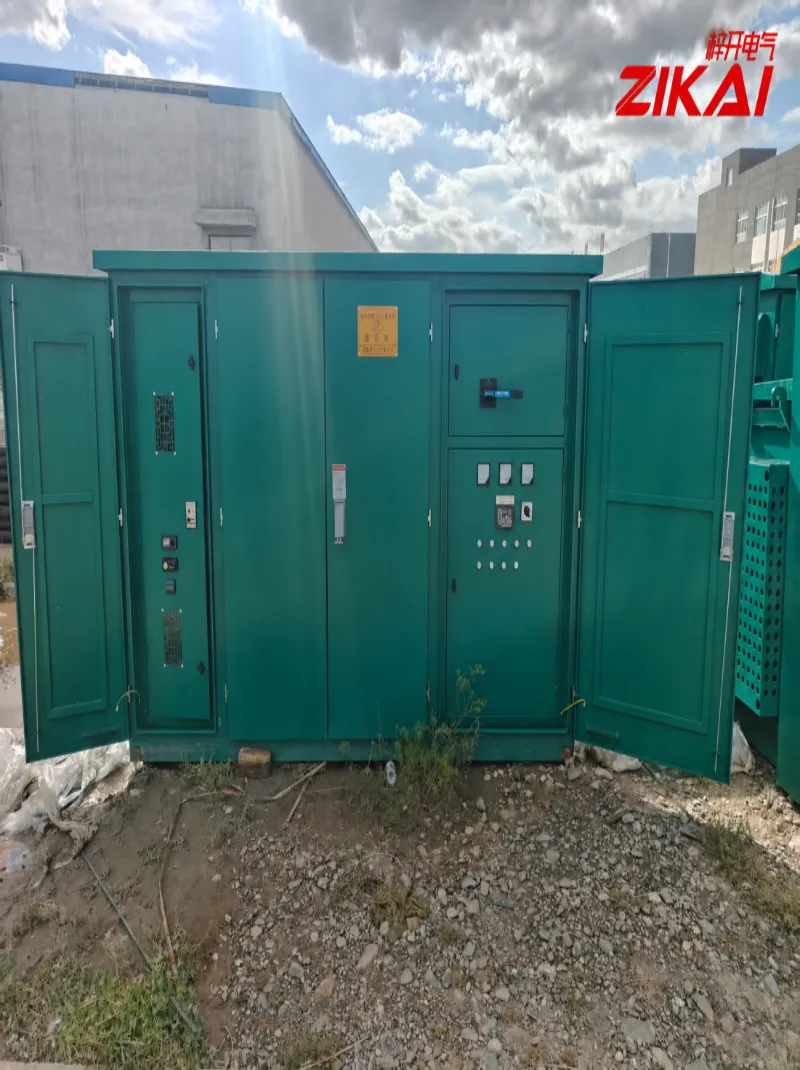

Gambar 04  Kompartemen kompensasi tegangan dhuwur, kurang voltase lan kapasitor sisih-sisih. Kompartemen kompensasi kapasitor yaiku apa sing dadi pusat kerja iki. Sawise enclosures dipanggonke ing dasar ruangan, sealing, ventilasi lan kesinambungan grounding uga kudu dikonfirmasi unit dening unit.

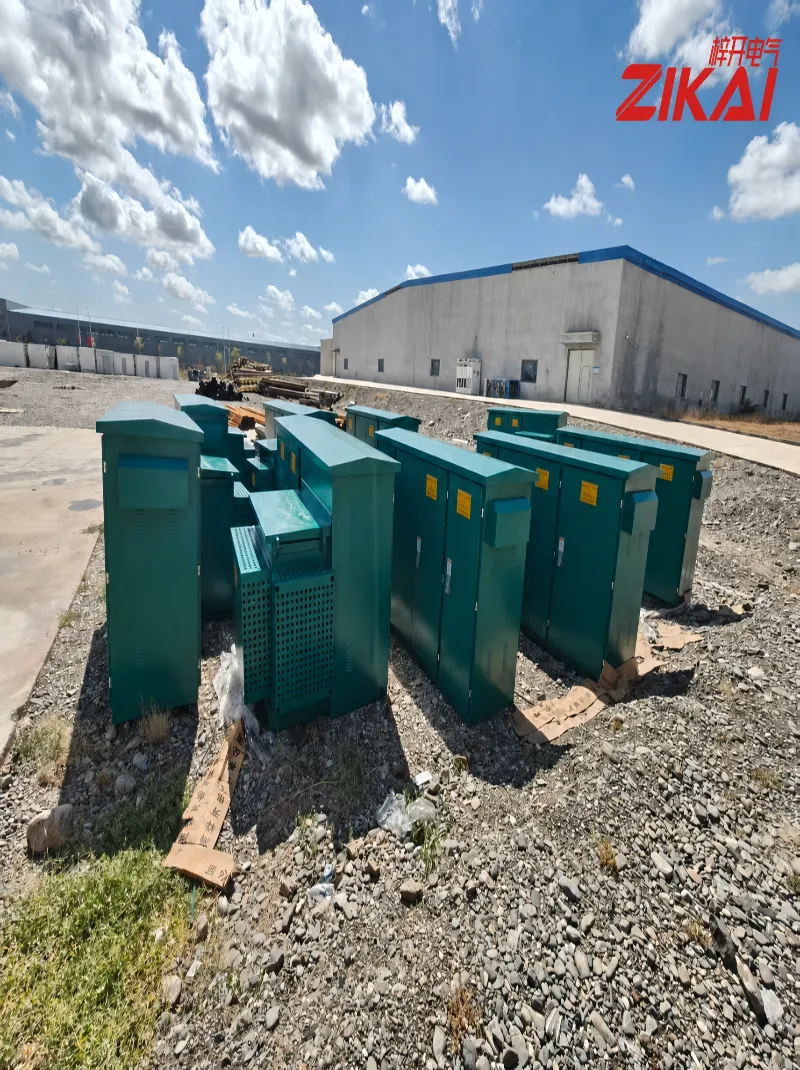

Gambar 05  Peralatan dikirim menyang situs lan disiapake kanggo instalasi. Pakaryan njaba tegese saingan karo cuaca, wedhi sing ditiup angin lan kahanan situs - sepira kenceng urutan kerja sing dijadwalake asring nemtokake kecepatan pangiriman.

4. Telung Rincian Kita Ora Kompromi

1. A kapasitor ora "ing" nganti sirkuit ngoper wis dicenthang

Sirkuit kapasitor biasane dianggo bebarengan karo reaktor seri, sing lembab amplifikasi harmonik lan mbatesi arus inrush nalika ngoper. Yen kondisi reaktor lan contactor digatèkaké sak panggantos, account-anyar kapasitor bank bisa kapapar inrush adoh ngluwihi apa dirancang kanggo.

2. Kabinet workmanship nemtokake biaya pangopènan sepuluh taun saka saiki

Fase werna kode, kabel-nomer lengen klambi, terminal insulasi boots, harness bundling, busbar fastening lan torsi - iki bagean sing katon unremarkable ing foto acceptance, lan sing teknisi bakal gumantung ing dasawarsa mengko. Rampung kanthi bener, kesalahan bisa dilacak sajrone sepuluh menit. Rampung kanthi sembrono, bisa sedina muput.

3. Sangang unit, siji standar

Yen tata letak komponen, definisi fase lan label beda-beda saka unit menyang unit ing situs sing padha, pangopènan dadi guesswork. Kita ngetrapake standar kerja lan konvensi label ing kabeh sangang unit lan nyimpen rekaman fotografi ing situs, saengga peralatan kasebut bisa dilacak wiwit dina dipasrahake.

5. Apa sing Diwenehi Pelanggan

• Kompensasi dibalèkaké — kompensasi reaktif bali ing tingkat normal, nambah faktor daya lan kualitas voltase, mbantu Cut losses line lan ease beban ing trafo.

• Ngoper luwih dipercaya — hubungan antarane kapasitor, reaktor lan kontaktor digawe maneh, ngurangi risiko karusakan sekunder saka ngoper abnormal.

• Pangopènan sing luwih gampang — skema warna fase lan nomer kabel sing konsisten ndadekake inspeksi, lokasi kesalahan lan panggantos sparepart luwih cepet.

• Proses sing didokumentasikan — tahapan utama dipotret lan diarsipake, siap ditarik munggah kanggo layanan utawa ekspansi sistem ing mangsa ngarep.

6. Babagan Zikai Electric

Zikai Electric (ZIKAI) mrodhuksi, retrofits lan layanan paket peralatan daya lengkap - saka gardu lan piranti ganti rugi kapasitor kanggo distribusi sing gegandhengan lan peralatan kabel-prapatan. Pakaryan kita konkrit: nggawe peralatan stabil, bisa digunakake lan tanpa masalah ing kahanan operasi nyata.

Kashgar minangka salah sawijining mandeg ing rute kasebut. Saka situs pesisir lembab kanggo angin lor-kulon karo bandhulan suhu sudhut sawijining, peralatan ora tau operate ing kahanan laboratorium - kang persis kok kita mekso ing njaluk saben mandap lan saben label tengen.
