Didorong dening transisi energi global lan upgrade kothak gedhe-gedhe, ingPemutus Sirkuit Vakum(VCB) - salah sawijining piranti proteksi sing paling akeh digunakake ing sistem tenaga - lagi ngalami transformasi sistematis. Évolusi iki mindhah VCB saka posisi dominan ing voltase medium menyang aplikasi voltase dhuwur, lan saka fungsi ngoper prasaja menyang node kothak cerdas. Industri kasebut kanthi wiyar ngakoni manawa VCB wis mlebu kurva pertumbuhan kapindho sing ditondoi dening alternatif sing ramah lingkungan, integrasi digital, lan adaptasi lingkungan sing ekstrim.

I. Pasar lan Teknologi Drivers: VCB lumebu ing siklus iterasi anyar

Kauntungan inti pemutus sirkuit vakum dumunung ing medium interrupting - vakum dhewe - sing nawakake emisi karbon nol, kemampuan interrupting sing kuat, umur listrik sing dawa, lan operasi tanpa pangopènan. Ing sawetara voltase medium (12kV–40.5kV), VCB wis suwe dadi solusi sing dominan. Nanging, ing tingkat voltase sing luwih dhuwur (72.5kV lan ndhuwur), pemutus sirkuit SF₆ njaga posisi utama amarga kinerja insulasi sing apik banget. Wiwit SF₆ nduweni Potensi Pemanasan Global sing dhuwur banget (kira-kira 23.900 kaping CO₂), panggunaane ngadhepi peraturan internasional lan kendala karbon sing saya ketat.

Latar mburi iki nyedhiyakake dorongan teknis sing jelas kanggo ngembangake teknologi pemutus sirkuit vakum menyang aplikasi transmisi voltase dhuwur. Pandhuan pangembangan teknis arus utama saiki kalebu: nambah kemampuan voltase tahan saka interrupters vakum break tunggal, nggunakake teknologi seri multi-break ing 126kV lan ndhuwur, lan solusi hibrida sing nggabungake insulasi gas sing ramah lingkungan karo gangguan vakum.

Perbandingan Dampak Lingkungan saka Media Interupsi Beda

II. Teknologi Vakum Tegangan Tinggi: Saka "Tren" nganti "Validasi Teknik"

Nglamar pemutus sirkuit vakum kanggo tingkat voltase transmisi mbutuhake ngatasi sawetara tantangan teknis utama.

Kaping pisanan, kemampuan insulasi interrupter vakum. Nalika tingkat voltase mundhak, karakteristik pra-strike saka longkangan vakum, kondisi lumahing kontak, lan keseragaman medan listrik duwe impact Ngartekno digedhèkaké ing kinerja jampel. Pendekatan teknis umum kalebu ngoptimalake struktur kontak (kayata kontak medan magnet aksial), ningkatake tingkat vakum interrupter, lan nggunakake struktur insulasi komposit.

Kapindho, respon kacepetan dhuwur saka mekanisme operasi. Pemutus sirkuit vakum voltase dhuwur biasane mbutuhake wektu interrupting total sing luwih cendhek, nggawe tuntutan sing luwih dhuwur babagan karakteristik mekanik mekanisme operasi. Mekanisme spring, aktuator magnet permanen, lan mekanisme tolak elektromagnetik masing-masing duwe kaluwihan lan kekurangan dhewe babagan bukaan cepet, kacepetan bukaan awal, lan kontrol dispersi.

Katelu, nuduhake voltase ing sambungan seri multi-break. Ing tingkat voltase saka 126kV lan ndhuwur, kangelan technical lan biaya interrupters vakum single-break mundhak Ngartekno, nggawe multi-break seri sambungan pilihan engineering praktis. Nanging, sambungan seri multi-break ngadhepi tantangan karo imbalances distribusi voltase statis lan dinamis, mbutuhake solusi kayata kapasitor grading utawa teknologi kontrol sinkron.

Miturut informasi industri sing kasedhiya kanggo umum, sawetara manufaktur switchgear domestik lan internasional lan lembaga riset wis ngrampungake pembangunan prototipe ing tingkat 126kV lan wis mlebu fase validasi teknik. Kemajuan iki dianggep ing industri minangka langkah penting kanggo ngembangake teknologi ngoper vakum menyang aplikasi voltase dhuwur.

Karakteristik Teknis Pemutus Sirkuit Vakum miturut Tingkat Tegangan

III. Integrasi Smart: VCB Evolves saka "Ngoper Elemen" kanggo "Perception Node"

Ing kerangka otomatisasi distribusi lan sistem operasi / pangopènan cerdas, pemutus sirkuit vakum dadi peran anyar. VCBs tradisional fokus ing isolasi fault lan pangayoman baris. VCBs terpadu primer-sekunder generasi anyar nggabungake kanthi jero sensing arus/voltase, panen daya, pemantauan kondisi, komunikasi, lan fungsi kontrol proteksi.

Secara khusus, konsensus teknis industri kalebu: desain terpadu kompak saka trafo instrumen elektronik kanthi interrupter vakum; kemampuan controller kanggo cepet ngenali lan mbusak short-circuit bente (biasane ing sawetara siklus); dhukungan kanggo nutup otomatis cepet; lan kemampuan ngrekam kesalahan lan komunikasi remot.

Salajengipun, kanthi nambah panjaluk integrasi kothak energi sing bisa dianyari, syarat kanggo VCB kanggo ngganggu komponen DC sing dhuwur uga saya mundhak. Arus hubung singkat ing sisih solar, angin, lan sistem panyimpenan energi asring ngemot proporsi komponen DC sing signifikan, nyebabake tantangan teknis ngluwihi sistem AC tradisional.

Modul Fungsional VCB Cerdas Terpadu Primer-Sekunder

Perbandingan Beda Tingkat Integrasi Smart

IV. Adaptasi Lingkungan Ekstrem: Perlindhungan Ingress Dhuwur Dadi Kunci kanggo Produk Luar Ruangan

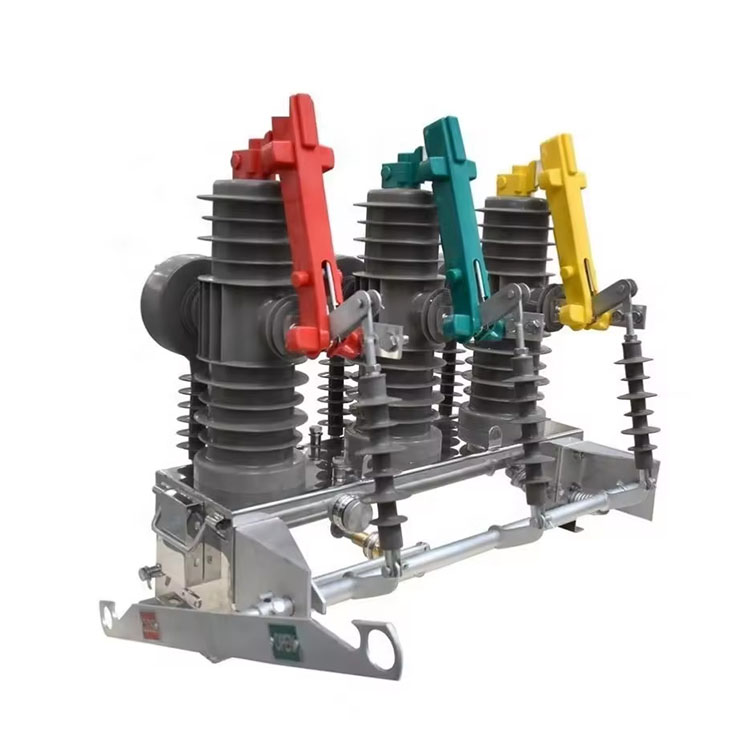

Pemutus sirkuit vakum sing dipasang ing kutub njaba beroperasi ing lingkungan sing kompleks lan variabel. Kelembapan, kondensasi, kabut uyah, suhu ekstrem, lan bledug minangka panyebab umum kegagalan peralatan. Antarane, degradasi insulasi lan karat mekanisme sing disebabake dening kondensasi minangka masalah sing paling penting.

Ngatasi titik nyeri iki, nambah rating proteksi ingress (IP) sakabèhé wis dadi arah upgrade teknis utama kanggo VCB ruangan ing taun-taun pungkasan. Praktek sing unggul ing industri wis ngunggahake rating proteksi saka IP54 tradisional dadi IP67 utawa malah IP68. IP67 tegese peralatan bisa tahan kecemplung sauntara ing banyu tanpa karusakan, dene IP68 nuduhake kemampuan kanggo operate nalika terus-terusan tenggelam ing kahanan tartamtu.

Teknologi utama kanggo entuk peringkat IP dhuwur kalebu: desain antarmuka sealing antarane interrupter lan omah mekanisme, perawatan tahan korosi saka mekanisme operasi, lan optimalisasi struktur sealing antarane insulator bushing lan omah.

Perbandhingan VCB ruangan dening Ingress Protection Rating
